互连接线的画法

来源::未知 | 作者:飞禽走兽老虎机-老虎机游戏大厅-官网平台下载* | 本文已影响
闂傚倸鍊风粈渚€骞夐敓鐘茬闁哄洢鍨圭粻鐘诲箹閹碱厾鍘涢柡浣革躬閺岀喖鏌囬敃鈧獮鎴澝瑰⿰鍕煉闁哄本鐩垾锕傚箣濠靛懐鏁栭梻浣规偠閸斿酣宕㈣閻忓姊虹紒姗嗘當闁绘搩鍋婇幊鏍煛閸愵亞鏆ラ梻浣告啞缁嬫垿顢氶鐐垫殼濞撴埃鍋撻柡灞剧洴閳ワ箓骞嬪┑鍥╀憾闂備礁鎽滈崰鎾诲磻濞戙垺绠掗梻浣瑰缁诲倻鎹㈤幋鐘亾濮樼偓瀚�-500*200
互连接线图应提供设备或装置不同结构单元之间连接所需信息。无需包括单元内部连接的信息,但可提供适当的检索标记,如与之有关的电路图或单元接线图的图号。
互连接线图的各个视图应画在一个平面上,以表示单元之间的连接关系,各单元的围框用点划线表示。各单元间的连接关系既可用连续线表示,也可用中断线标示。

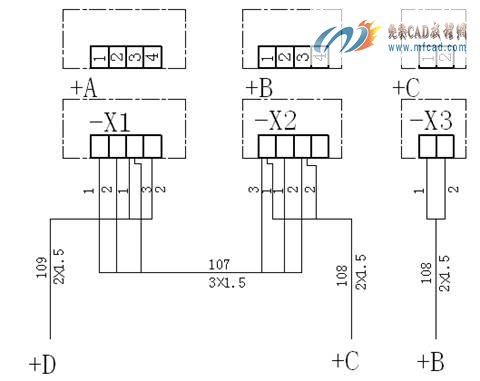

【例】绘制如图2-34所示的接线图。

2-34互连接线图例
画法步骤
1)创建新的图形文件  选择→【开始】→【程序】→【Autodesk】→【AutoCAD2008中文版】→【AutoCAD2008】进入AutoCAD2008中文版绘图主界面。
2)绘制三个主框架
选择线型为点划线                             ∥ <!--[if !vml]--><!--[endif]-->
选择线的宽度为0.18                           <!--[if !vml]--><!--[endif]-->
命令: _rectang                          ∥启用长方形命令 <!--[if !vml]--><!--[endif]-->
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:  ∥绘图区域单击一点
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]:
 ∥单击另一角点,大小自定,绘制第一个矩形
命令: _rectang                          ∥启用长方形命令 <!--[if !vml]--><!--[endif]-->
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:  ∥绘图区域单击一点
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]:
 ∥单击另一角点,大小自定,绘制第二个矩形
命令: _rectang                          ∥启用长方形命令 <!--[if !vml]--><!--[endif]-->
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:  ∥绘图区域单击一点
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]:
 ∥单击另一角点,大小自定,绘制第三个矩形
结果如图2-35所示。

2-35画图步骤1
2)绘制三个主框架内的小方框
选择线的宽度为0.3                                    <!--[if !vml]--><!--[endif]-->
命令: _rectang                                      ∥ 启用长方形命令 <!--[if !vml]--><!--[endif]-->
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:  ∥绘图区域单击一点
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]:
 ∥单击另一角点,大小自定,绘制第一个矩形
命令: _copy                                      ∥启用复制 <!--[if !vml]--><!--[endif]-->命令
选择对象指定对角点找到 个                  ∥选择小方框
当前设置:  复制模式 = 多个
指定基点或 [位移(D)/模式(O)] <位移>:             ∥小方框的右下角点
指定第二个点或 <使用第一个点作为位移>:           ∥正交打开,依次进行复制
结果如图2-36所示。

2-36画图步骤2

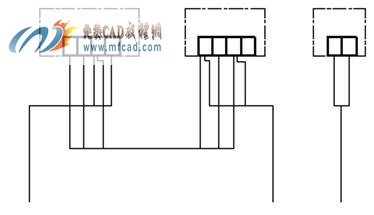

3)检查图形,绘制连接线
选择线的宽度为0.13                           <!--[if !vml]--><!--[endif]-->
命令: _line 指定第一点:                     ∥启用直线 <!--[if !vml]--><!--[endif]-->命令
指定下一点或 [放弃(U)]:                     ∥正交打开,按从左到右顺序依绘制
结果如图2-37所示。

2-37画图步骤3

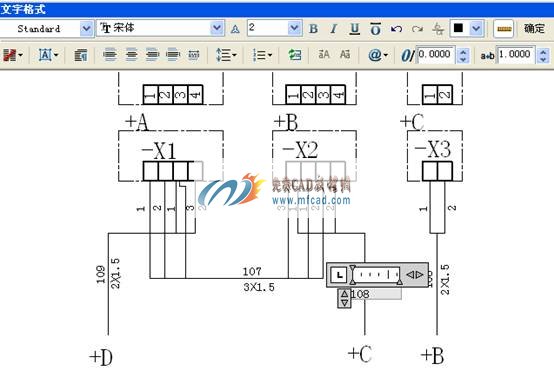

4命令: _mtedit          ∥启用多行文字 <!--[if !vml]--><!--[endif]-->命令
标注文字时,字体为宋体字,大小根据图形的实际大小来确定字的高度,为了能保证字体的一致性,建议学生同样大小的字体确定一个之后,其余都进行复制,然后对复制后的文字双击进行修改,这样效率比较高。如果文字的方向不一致,可先标出一个,对其进行旋转,这样就能满足要求了。
结果如图2-38所示。

2-38画图步骤4
